Het verschil tussen PC, UPC en APC glasvezelconnectoren

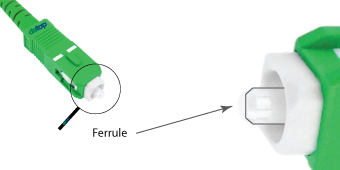

Bij glasvezelstekkers wordt vaak eerst het stekkertype genoemd met meteen daarachter de notatie voor de wijze van polijsten van het koppelvlak van de ferrule. Dit is om meerdere redenen belangrijk. Hieronder leggen we uit wat de verschillen zijn. Veel voorkomende voorbeelden zijn:

• LC/PC
• SC/UPC
• SC/APC
• E2000/APC
• LC/UPC
• LC/APC
• FC/PC
• ST/PC

Bij glasvezelconnectoren zijn PC, UPC en APC de meest voorkomende polijstypes. Deze verschillende polijstypes hebben invloed op de reflectie van het lichtsignaal wanneer het de connector verlaat. Dit heeft weer gevolgen voor de prestaties van de verbinding, zoals de signaalsterkte en de kans op interferentie. Fabrikanten van apparatuur geven vaak op welke type connector zij voorschrijven. Ook zijn grote telecomproviders vaak degene die een voorschrift maken. Bij apparatuur (zoals Cisco/HP) is dit vaak de 'oude' PC. Bij telco's (zoals KPN) is dit juist vaak APC vanwege de langere afstanden in hun netwerk.

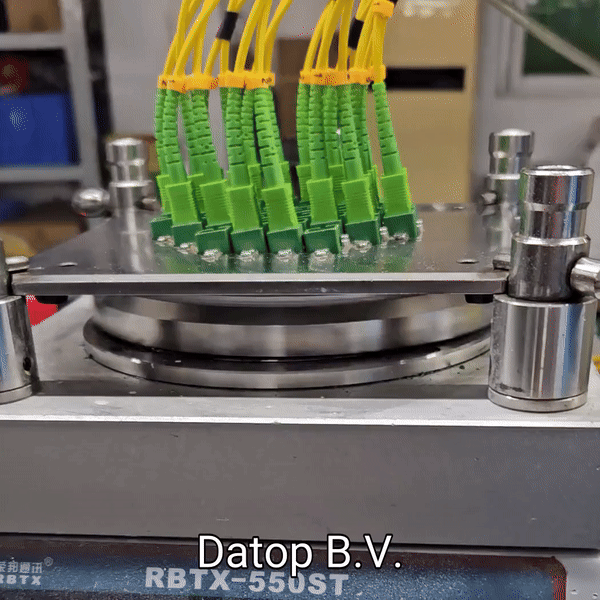

• PC (Physical Contact): Dit is het meest basale type polijst. Het eindvlak van de vezel is vlak gepolijst. PC-connectoren zijn relatief goedkoop, maar hebben ook de hoogste reflectie van de drie typen. Doorgaans verkopen wij deze PC connectoren niet (meer), omdat UPC, sinds er met machines wordt gepolijst, de nieuwe standaard is van onze fabrieksmerken en eigen assemblage.
• UPC (Ultra Physical Contact): UPC-connectoren hebben een verbeterde polijst ten opzichte van PC. Het eindvlak is gladder en zorgt voor een lagere reflectie. Wij leveren standaard UPC connectoren wanneer er PC gevraagd wordt (bijvoorbeeld LC/PC)

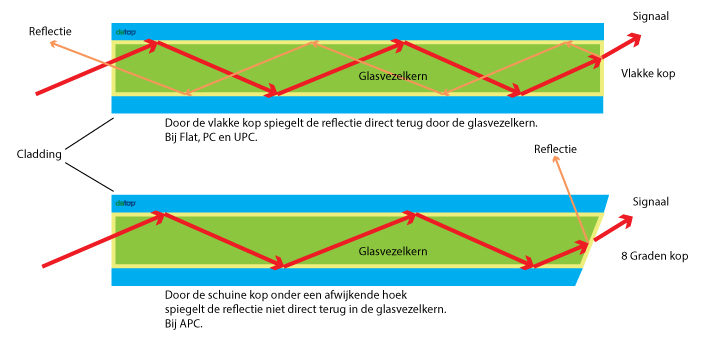

• APC (Angled Physical Contact): APC-connectoren hebben een schuin gepolijst eindvlak, waardoor de reflectie aanzienlijk wordt verminderd. Dit maakt ze ideaal voor toepassingen waar een zeer lage reflectie vereist is, zoals in lange-afstandsnetwerken en optische versterkers.

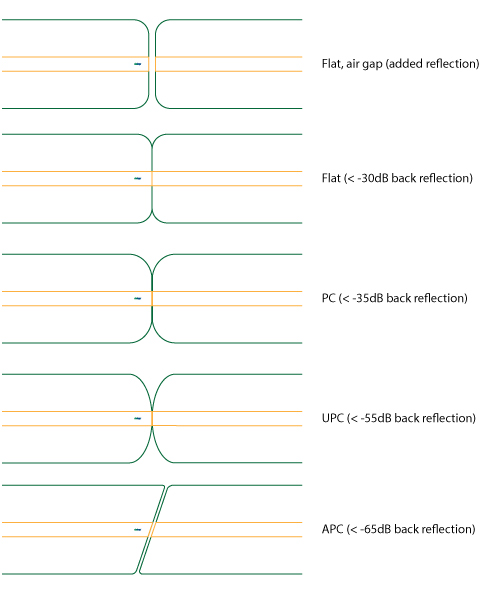

Samenvatting van de verschillen:

Zijn er nog meer varianten?

Hoewel PC, UPC en APC de meest voorkomende typen zijn, bestaan er wel degelijk andere polijsttypes. Deze zijn echter minder gebruikelijk en worden voor specifieke toepassingen gebruikt.

Waarom is dit belangrijk?

Het kiezen van het juiste type connector is cruciaal voor de prestaties van een glasvezelnetwerk. Een te hoge reflectie kan leiden tot signaalverlies, interferentie en zelfs schade aan apparatuur. Door de juiste connector te kiezen, wordt de signaalintegriteit gemaximaliseerd en wordt de levensduur van het netwerk verlengd.

Wanneer welke connector kiezen?

PC: Geschikt voor algemene toepassingen waar de hoogste prestaties niet vereist zijn.
UPC: Geschikt voor toepassingen waar een iets betere prestatie nodig is dan bij PC, bijvoorbeeld in lokale netwerken.
APC: Geschikt voor toepassingen waar een zeer lage reflectie essentieel is, zoals in lange-afstandsnetwerken, optische versterkers en passieve optische netwerken (PON).

In principe geldt: sluit altijd eerst aan wat gebruikelijk is in het netwerk waar je op uitbreidt, als daar geen voorschrift (bekend) is, ga dan uit van de opgave van de fabrikant van de apparatuur welke je gaat gebruiken.

Bovendien is het zeer van belang om de connectorvlakken goed te reinigen voordat u een glasvezelkabel aansluit.

Conclusie

Het verschil tussen PC, UPC en APC glasvezelconnectoren zit hem in de polijst van het eindvlak. Deze polijst bepaalt de reflectie van het lichtsignaal en daarmee de prestaties van de verbinding. Door de juiste connector te kiezen, wordt de betrouwbaarheid en efficiëntie van het glasvezelnetwerk geoptimaliseerd. Bel ons gerust voor advies over het gebruik van de juiste connector.
